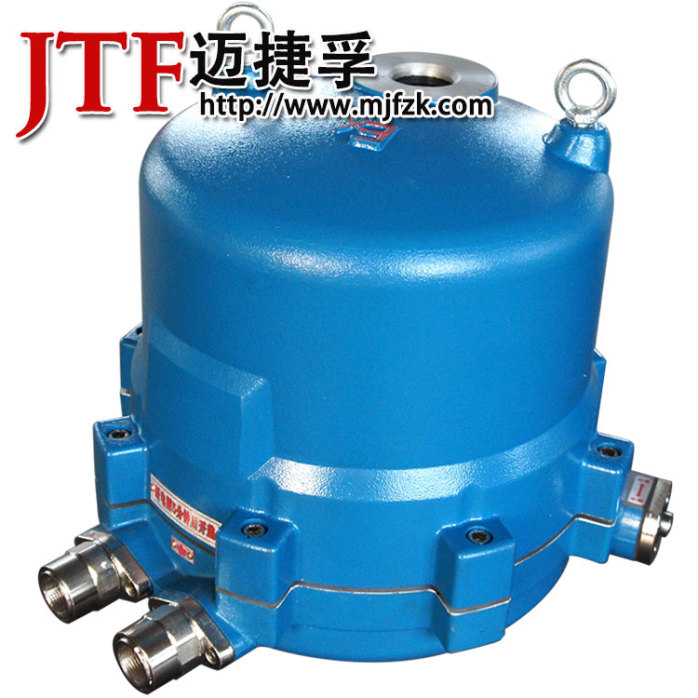

天津【迈捷孚】381普通型角行程电子式电动执行器 |
 |
所属目录：执行器 搜索关键字：天津【迈捷孚】381普通型角行程电子式电动执行器 信息简介：天津【迈捷孚】381普通型角行程电子式电动执行器
|
|
| 天津【迈捷孚】381普通型角行程电子式电动执行器详细信息： |
|
“天津【迈捷孚】381普通型角行程电子式电动执行器”参数说明
“天津【迈捷孚】381普通型角行程电子式电动执行器”详细介绍
详细信息
加工定制：是品牌：迈捷孚
型号：381电动执行器驱动能源：电动执行器
产品用途：控制管道内介质流通??
381角行程电动执行机构，是以AC220单相交流电为电源，接受来自DCS、PLC系统和其他操作器的DC4～20mA，标准信号来控制执行器进行开关阀门或自动调节。电子控制模块采用最先进的混合集成电路，包含完整的保护功能，可现场控制或远程控制，被设计成匣子形式，并用树脂浇铸密封。
381381普通型角行程电子式电动执行器的详细资料：
? ? ?
一、结构特点和应用范围 381系列电子式电动执行器，是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器"采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、**作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角行程调节阀门组成电动调节阀。381系列电子式电动执行器是以220V交流单相电源为驱动电源，输入信号采用220V交流开关，电机采用交流可逆单相齿轮减速电机，开度检测采用精密导电塑料定位器，可与各种直行程和角行程调节阀门组成开关控制型电动执行器。 二、角行程3810系列 ? 类别 3810R系列 ? ?额定输出力矩N.m 动作时间90°/S 最大转角 普通型 381RSA-02 ? ?20 8.5 90° 381RSA-05 ? ?50 17 381RSB-10 ? ?100 18 381RSB-20 ? ?200 36 381RSC-30 ? ?300 24 381RSC-50 ? ?500 42 381RSC-60 ? ?600 48 381RSD-100 ? ?1000 30 381RSD-150 ? ?1500 38 381RSD-200 ? ?2000 46 381RSD-250 ? ?2500 60 381RSD-300 ? ?3000 76 381RSD-400 ? ?4000 82 隔爆型 381RXB-10 ? ?100 18 90° 381RXB-20 ? ?200 36 381RXC-30 ? ?300 24 381RXC-50 ? ?500 42 381RXC-60 ? ?600 48 381RXD-100 ? ?1000 30 381RXD-150 ? ?1500 38 381RXD-200 ? ?2000 46 381RXD-250 ? ?2500 60 381RXD-300 ? ?3000 76 381RXD-400 ? ?4000 82 ? 三、主要技术参数 ?
参数名称
381 ?? 控制机构 输入信号 4～20mADC或1～5VDC 220VAC开关信号 开度信号 4～20mADC(负荷电阻500Ω以下) 反馈4～20mADC或0～1.0KΩ 死区 0.8～1.0%可调到0.4% ? 零点调整 25% ? 量程调整 20～100% ? 基本误差、回差 1.0% ? 控制限位、开关 开侧、闭侧 开侧、闭侧 开度检测 精密导电塑料电位器 精密导电塑料电位器 动力 电源 AC220±10%????50Hz AC220±10%????50Hz 驱动电机 AC可逆单相齿轮减速电机 AC可逆单相齿轮减速电机 耗电功率 A型 50?VA 50?VA B型 150?VA 150?VA C型 220?VA 220?VA D型 350VA 350VA 附属机构 过载保护单元 A、B型任选，C、D型必备 ? 力矩开关 角行程可以安装（选择件） 角行程可以安装（选择件） 空间加热器 选择件，但防爆型不装 选择件，但防爆型不装 手动机构 便携式手动曲柄 便携式手动曲柄 安装条件 环境温度 普通型无加热器-10℃～＋60℃ 普通型无加热器-10℃～＋60℃ 普通型有加热器-35℃～＋60℃ 普通型有加热器-35℃～＋60℃ 防爆型-10℃～＋60℃ 防爆型-10℃～＋60℃ 允许振动 1.5G以下 1.5G以下 相对湿度 普通型95%以下,防爆型45～85% 普通型95%以下,防爆型45～85% 环境气体 无腐蚀性气体 无腐蚀性气体 接线口 普通A、B、C型2-PF1/2 普通A、B、C型2-PF1/2 普通D型和防爆型2-PF3/4 普通D型和防爆型2-PF3/4 配线口 信号线屏蔽并与电源线隔离 ? 保护等级 IP65 IP65 防爆等级 EXd?II???BT4 EXd?II???BT4
?
根据合同生效价格为准，是否含运费，我们报的价格不含单台送货上门费用。 客户无送货上门要求均默认为送到市县区域。
?
|
||||||||||||||||||
