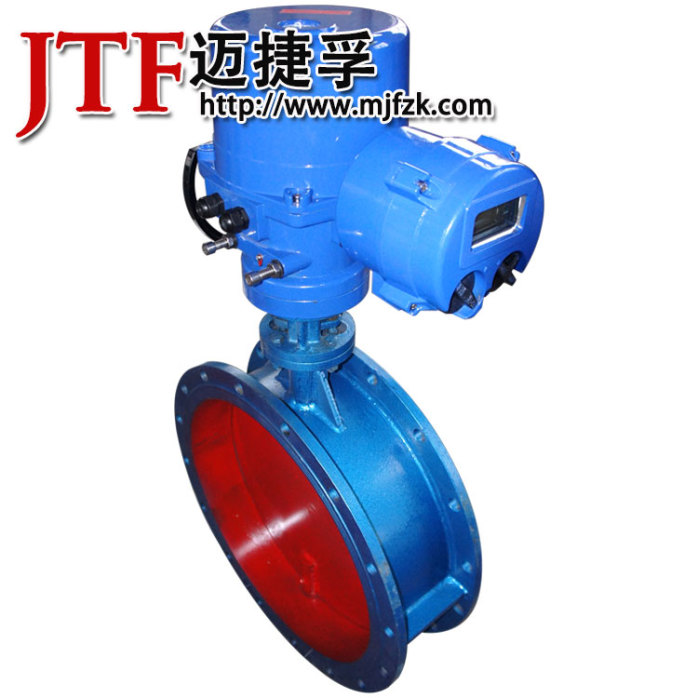

供应 天津【迈捷孚】QT电动蝶阀 厂家大量供应 全国销售
| 材质： | 铸钢 | 适用介质： | 空气 |
| 压力环境： | 常温 | 产量： | 999 |
QT电动蝶阀符合JB/T《普通型阀门电动装置技术条件》的规定。动力电源分两种：220V单相和380V三相电源（用户可任选）产品为户外型，其防护等级为IP67。
?
?
?
技术参数：
a）??本产品符合JB/T《普通型阀门电动装置技术条件》的规定。
b）??动力电源分两种：220V单相和380V三相电源（用户可任选）
c）??产品为户外型，其防护等级为IP67。
d）??环境温度：-30--＋70℃。
e）??海拔高度不大于1000m。
f）???环境相对湿度不大于90%（25℃）
g）??工作环境中不含强腐蚀性介质。
h）??不得在有爆炸性混合气体的环境中使用。
i）????产品为短时工作制，额定时间10min。
j）????无强烈振动况。
主要结构和功能简介：
a）??电动机：选用200V单相电机或380V三相YDF阀门专用电机。
b）??减速7：为两级蜗轮、蜗杆减速机构。
c）??行程控制及位置指示机构：从输出轴直接引出凸轮轴作90°回转，限位凸轮也作90°回转进行行程控制。开度指示牌与凸轮轴同轴，作90°回转进行阀位指示。并可提供用于远距离电信号输出的电位器（用户在订货时提出，一般不提供）。
d）??转矩控制机构：用于控制电装转矩的大小，由开、关两方向凸轮及微动开关组成。
e）??手-电动切换及手动机构：为半自动电动优先式，扳动切换手柄完成切换后即可进行手轮操作。当电动操作，切换手柄自动复原。
QT蝶阀特点
公称通径
50（2"）～1000（40"）
50（2"）～800（32"）
mm（inch）
公称压力
?
1.0
1.6
Mpa
?
实验压力
壳体
1.5
2.4
密封
1.1
1.76
适用温度
－15～+120
℃
适用介质
淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类。
主要零件材料
名称
材料
?
阀体
灰铸铁、球墨铸铁、不锈钢、碳钢
?
蝶板
电镀球墨铸铁、不锈钢、碳钢、铝青铜
?
阀杆
不锈钢、碳钢
?
衬套
润滑青铜、聚四氟乙稀
?
阀座
丁晴橡胶（－15～+93℃）?天然胶（－20～85℃）氟橡胶（－23～+150℃）
乙丙橡胶（－40～+93℃）?氟丁橡胶（－7～+93℃）聚四氟乙稀（－10～+150℃）
?
?
根据合同生效价格为准，是否含运费，我们报的价格不含单台送货上门费用。
客户无送货上门要求均默认为送到市县区域。
